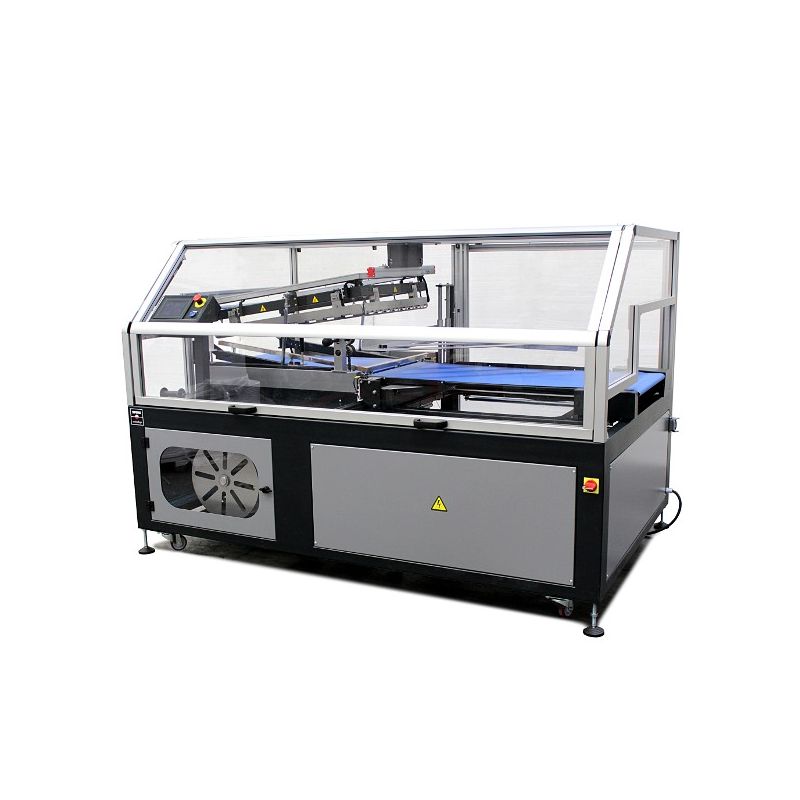

Soudeuse automatique avec soudure centrée SA 90.70 CS

réf. SA9070CS

Machine automatique avec un principe de soudure classique en "L" pour la mise sous film jusqu'à 35 paquets ou colis par minute.

01

En savoir plus

  • Alimentation des produits par une bande de transport motorisée avec vitesse variable de 5 à 25 mètres/minute par variateur de fréquence et système de rapprochement tapis (Touching Belt) permettant le transfert de petits produits
  • Support de bobines de film type « Roll Trainer »
  • Chariot porte bobine motorisé, placé à l'arrière et à l'intérieur de la machine au niveau du sol, escamotable pour faciliter le chargement du film
  • Perforateurs mécaniques du film par rouleaux à aiguilles, réglables
  • Réglage motorisé de la hauteur de soudure permettant une soudure au milieu du produit
  • Détection verticale et horizontale par cellules photo-électriques
  • Dispositif permettant :

      > de réaliser des sachets suivant une longueur prédéterminée
      > de dévider une longueur de film proportionnelle à la longueur du produit
      > de travailler en accumulation pour des produits identiques, la soudeuse réalisant elle-même la sélection à l'unité de ceux-ci

  • Barres de soudure à chauffe permanente
  • Enrouleur de la chute de film motorisé
  • Dispositif de sécurité évitant l’écrasement des produits par la barre de soudure en cas d’incident
  • Gestion de l’ensemble par un automate programmable
  • Réglage de la quantité de film à laisser devant et derrière le produit
  • Matériel mobile monté sur roulettes et stabilisateurs
  • Matériel Conforme CE avec cartérisation complète

Cadence
10 à 30 paquets par minute en fonction des produits, de la qualité et de la nature du film utilisé.

Sens d'alimentation standard
Droite / gauche

Demande de contact

VIDÉOS

Blanchisserie : SA 90.70 CS présentée avec plieuse en entrée

Blanchisserie : SA 90.70 CS pour la mise sous film de linge, éponge, grands plats...

SA 90.70 CS : Pour la mise sous film de rouleaux de linge...

SA 90.70 CS : Réglage de la soudure centrée

OPTION : Presseur pneumatique auto-adaptatif

TÉLÉCHARGEMENT

PDF  Voir la fiche technique

02

Caractéristiques

Marque SFERE Emballage
Référence SA9070CS
Largeur hors tout 1 600 mm
Longueur hors tout 2 400 mm
Hauteur hors tout 1 600 mm
Poids 850 kg
Hauteur de travail 850 +/- 50 mm
Hauteur de passage sous cadre 300 mm
Cadre de soudure - Bras longitudinal 900 mm
Cadre de soudure - Bras transversal 700 mm
Tension 400 V Tri+Neutre+Terre
Fréquence 50 Hz
Puissance installée 4 kW
Puissance consommée 1,5 kW
AIR COMPRIME Pression 6 Bars
AIR COMPRIME Consommation par cycle 6 NL
CONSOMMABLE Hauteur maxi du produit 300 mm
CONSOMMABLE Poids maxi des produits 15 kg
CONSOMMABLE Laize mini de la bobine 250 mm
CONSOMMABLE Laize maxi de la bobine 950 mm
CONSOMMABLE Films utilisables Polyoléfine, polyéthylène
